CE 24-250
Dugaszolható könyök csatlakozó számos rögzítési lehetőséggel.
Az NKT egy vezető kábel- és kábelkiegészítő-szolgáltató az energiaágazatban. Innovatív megoldásokat kínál nagyfeszültségű (HV), középfeszültségű (MV) és alacsony feszültségű (LV) kábelek terén, biztosítva a modern világ hátterét. Az NKT megbízható partner a kábelmegoldások fejlesztésében és szolgáltatásában.
Tudj meg többet az NKT-rólTermék Leírás
Az A és B típusú átvezetőkhöz az EN 50180 és EN 50181 szabványok szerint 250 A és 400 A dugaszolható csatlakozókkal valósítható meg a kábelek csatlakoztatása.
Ezeket az átvezetőket jellemzően transzformátorok vagy kapcsolóberendezések csatlakoztatásárnál használják. Az átvezetők dugaszoló érintkezőket tartalmaznak, így a kábelszerelvény csatlakoztatásánál további rögzítési módszerekre van szükség.
DUGASZOLHATÓ KÖNYÖKCSATLAKOZÓ 24 KV-IG
CE 24-250
Szilikongumiból készült könyökcsatlakozók, az EN 50180 és EN 50181 szabványok szerinti 'A' típusú (250 A) átvezetőkkel ellátott kapcsolóberendezések és transzformátorok csatlakoztatására 24 kV-ig.
Műszaki leírás
- Kábelszerelvény kengyeles vagy fém karimás rögzítéssel
- Kapacitív mérési pont a feszültség méréshez (opcionális)

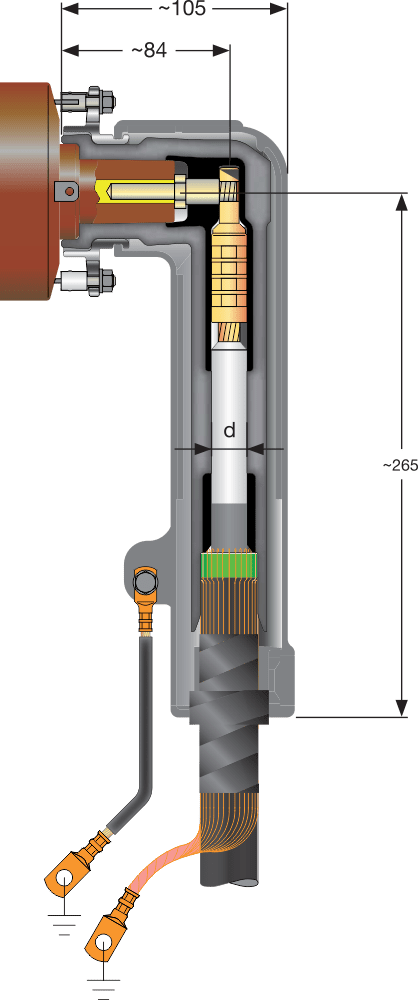

- Akár fémházzal, mely megerősített mechanikai védelem biztosít például rágcsálók ellen (opcionális)
- Gyors és egyszerű összeszerelés
- Árnyékolás külső vezetőréteggel
- Integrált potenciálvezérlő rendszer
- Kábelköpeny vizsgálat a szerelvény bontása nélkül
- A szerelvénytest földelővezetője gyárilag előszerelt
- Egy részből álló csatlakozófej
- Különböző kábelsaru-típusok használhatók
szakadófejes csavaros
hatlapú préselt - Csak egy méret, amely lefedi az alkalmazási tartományt 25 - 95 mm² / 24 kV
- 12 kV-os, legfeljebb 70 mm² keresztmetszetű kábelekhez az EASW 10/250 típusú, könyökcsatlakozó áll rendelkezésre.
Paraméterek
- Érszigetelés külső átmérő: 16,9 – 25,0 mm
- Kábel keresztmetszet
12 kV: 95 - 120 mm²
24 kV: 25 - 95 mm² - Maximális üzemi feszültség: 24 kV
- Folytonos névleges áram: 250 A
- Részleges kisülés 2 U0-nál: < 5pC
- Váltakozó áramú feszültségállóság (AC, 5 min.): 57 kV
- Egyenáramú feszültségállóság (DC, 15 min.): 76 kV
- Lökőfeszültség-állóság: 125 kV
- DIN szabványok: EN 50180, HD 629.1 S2, EN 50181
