Ex9A légmegszakítók maximális funkcionalitásukat a modern kialakításban, kompromisszumok nélküli, egyedi szabadalmakra épülő műszaki megoldásaikban, a state-of-the-art gyártástechnológiákkal érik el. Alkalmazhatók az ipari alkalmazásokban, épületek és létesítmények energiaellátásában és a kiemelt, nagyáramú rendszerek fő védelmi készülékeiként. A funkcióikban a kioldók széles paraméterezési lehetőségein túl a mérési és a kommunikációs feladatok is közvetlenül a készülékekből megvalósíthatók.ex9a32_small-300x286.jpg14.54 KB
A Smart Unit -SU sorozat védelmi kioldói a funkciók széles skáláját biztosítják az Ex9A légmegszakítókhoz.
Az SU védelmek korszerű digitális technológiájának köszönhetően az összes verzió tartalmaz LSI védelmi funkciókat, opcionálisan számos mérési lehetőséget és sok egyéb fejlett funkciót. Valamennyi típus LCD-kijelzővel is rendelkezik, amelyen ellenőrizhetők az áramút tényleges körülményeit.
Az SU védelmek három főcsaládba sorolhatók:
SU3.0,
SU4.0 és
SU5.0.
Az SU3.0alaptípus tartalmazza az összes alapvető védelmi funkciót:
L – Túláramvédelem hosszú időkésleltetéssel (Long time delay protection)
S – Túláramvédelem rövid időkésleltetésű (Short time delay protection)
I – Zárlatvédelem késleltetés nélküli kioldással (Instantaneous protection)
Lehetővé teszi, hogy ezzel a védelemmel felszerelt megszakítókat szelektív rendszerekben upstream megszakítóként is használják.

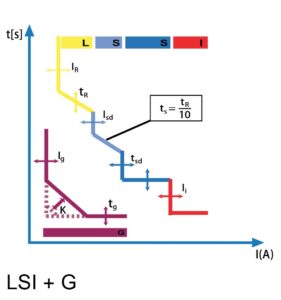

Az összetettebb SU 4.0 és SU 5.0 típusok további védelmet nyújtanak. Mindkét funkció a differenciális maradékáram mérésén alapul. Az SU4.0 G funkcióját úgy tervezték, hogy a földzárlati hibákat, azaz a névleges áramokhoz hasonló szintű maradékáramokat (0,1 In többszöröseiben) érzékelje PE vezetőn keresztül. Ezzel szemben az SU5.0 0,5 A szintről szivárgó áramokat is érzékel, beállítható érzéketlenségi idő mellett. Ezért alkalmazható olyan szivárgó áramok elleni védelmere, amelyeket pl. tökéletlen szigetelésből adódnak, vagy nagy impedancia hibák stb.
A kioldási paraméterek lehetővé teszik az időkésleltetési paraméterek és az áramkorlátok megváltoztatásán kívül a kioldási görbe jelentős alakítását. Az L zónában a túlterhelés elleni védelem érdekében az I 0.5t, It, I2t, I4t, I5t inverz késleltetési függvények különböző változatai közül választhatunk.
Egyszerű módot kínál a kioldási görbe adaptálására a rendszer más típusú védelmi eszközeihez a szelektivitás megőrzése érdekében, valamint a maximális védelem érdekében minimalizálja az egyes kioldási görbék közötti hézagokat. Az inverz időlehetőséggel meghosszabbítják az I2t funkciójú rövid S késleltetési görbére is.
Inverz It időfüggvény elérhető a G földzárlati védelemmel rendelkező SU 4.0 verziónál is.
Az SU összes verziója (az A változat kivételével) kibővíthető kommunikációs lehetőségekkel a ModBus-RTU protokollal.
Mindhárom kioldó egység 4 változatban kapható –A, –D, –P és –H utótaggal.
Az –A változat további részletes áramelemzést kínál. Az áramokról részletes információk jeleníthetők meg az integrált LCD kijelzőn.
A –D, –P és –H verziók esetében a védelmekkel ModBus interfészen keresztül is lehet kommunikálni.
A –D változat kiterjeszti az áramok elemzését feszültséganalízissel. A –P változat pedig további a teljesítményelemzéssel, vagyis az energia és a teljesítménytényező mérésével egészül ki. A legösszetettebb –H változat teljes hálózatanalizálást nyújt, beleértve a felharmonikus tartalom mérését és elemzését is. Az integrált LCD-vel a kioldó egység –H változatával teljes mértékben felváltja a hálózatanalizátorok külön használatát, a funkcionalitás magában a kioldó egységben van.
Az elemzési lehetőségek nem csak információs vagy riasztási funkciókat képviselnek. Az adott elemzés legfontosabb paraméterei védelmi funkcióként is beállíthatók, ami adott feltételek esetén elindíthatják a megszakító kioldását.
A ZSI rendszere a zárlati áram detektálásával kapcsolatos információk megosztásának elvéből származik. A ZSI-vel ellátott megszakítók a zárlat érzékelését kommunikálják a ZSI (digitális) kimeneteiken keresztül. Ez a kimeneti jel az upstream telepített megszakítók ZSI bemenetére vannak kötve. Több kimenet csatlakoztatható párhuzamosan egy bemenethez. A ZSI modul képes a megszakító kioldását eszközölni a tsd beállítása nélkül.
